Titanyum Kaynak Boyunlu Flanşlar Sınıf 150
Malzeme Sınıfı: Gr2 GR5 Gr7 Gr12
Standart: ANSI B16.5,JIS B2220, DIN2627-2628
Boyut: 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Basınç Sınıfı: Sınıf 150#
Flanş yüzeyi: RF
ürün tanıtımı

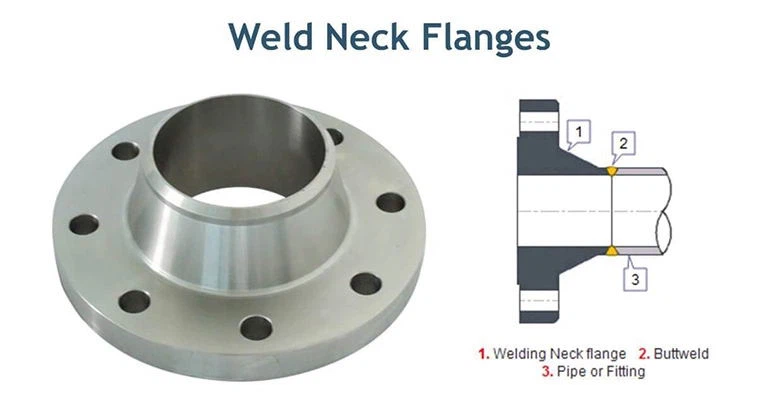

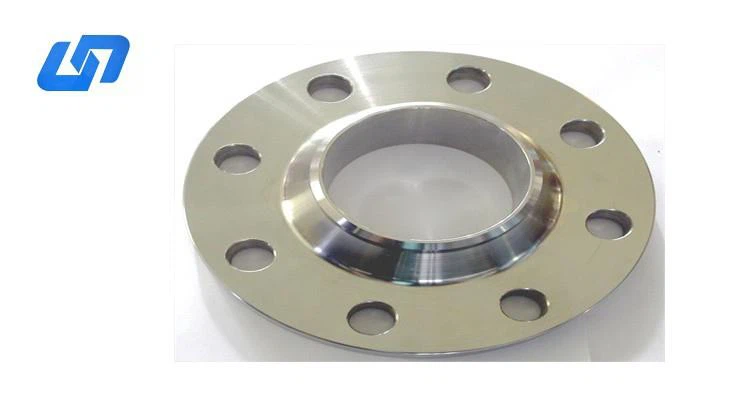

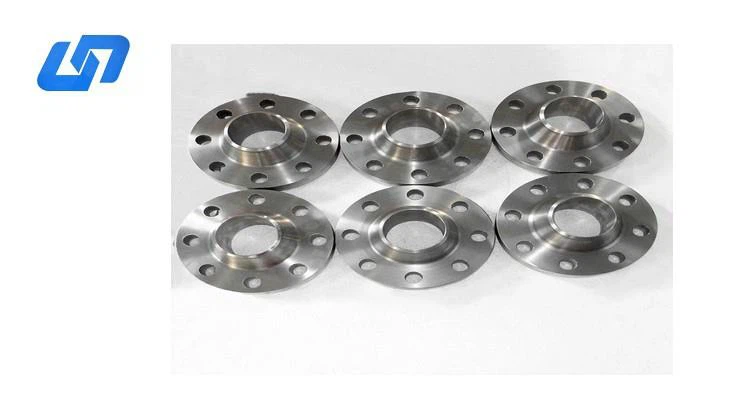

Titanyum kaynaklı boyunlu flanşlar, esas olarak boyunlu flanşların daha yüksek sertliğine ve yük taşıma kapasitesine sahiptir. Amacı, boru hattının basıncını aktarmak ve böylece yüksek boyunlu flanş olarak da bilinen flanş yüksek gerilim konsantrasyonlu alın kaynak flanşını azaltmaktır. Titanyum kaynak boyunlu flanş, yüksek basınç ve sıcaklık durumları için uygundur. Ana üretim süreçleri entegre dövme, dövme, presleme, döküm, haddeleme vb. Titanyum WNRF flanşı yapmak için ana ekipman bir torna tezgahı, delme makinesi, CNC takım tezgahları vb. Ve RF, yüzeyini ifade eder. Uygulamalar, kazan basınçlı kapları, petrol, kimya endüstrisi, gemi yapımı, ilaç, metalurji, makine, dirsekli gıda ve diğer endüstrileri kapsar.
Sınıf 150 titanyum flanşların özellikleri
Malzeme Sınıfı: Gr2 GR5 Gr7 Gr12
Standart: ANSI B16.5, ASTM B16.5, ASME B16.47, JIS B2220, DIN2627-2628,
AWWA ASTM A182 VE ASME SA182
Boyut: 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Basınç Sınıfı: Sınıf 150#
Flanş yüzeyi: RF
Boyut aşağıdaki gibidir
Boru Normal Çapı | O.D. | Kalın | Uzunluk | Diam. ile ilgili | merkez | Kabarık | Diam. ile ilgili | sayısı | Diam. ile ilgili | Diam. ile ilgili | Fileto |
inç | O | C | Y | X | A | R | BD | BN | BH | veri tabanı | r1 |
26" | 870 | 68.3 | 120.7 | 676.1 | 660.4 | 749.3 | 806.5 | 24 | 35.1 | 1 1/4 | 9.7 |
28" | 927.1 | 71.4 | 125.5 | 726.9 | 711.2 | 800.1 | 863.6 | 28 | 35.1 | 1 1/4 | 11.2 |
30" | 984.3 | 74.7 | 136.7 | 781.1 | 762 | 857.3 | 914.4 | 28 | 35.1 | 1 1/4 | 11.2 |
32" | 1060.5 | 81 | 144.5 | 831.9 | 812.8 | 914.4 | 977.9 | 28 | 41.1 | 1 1/2 | 11.2 |
34" | 1111.3 | 82.6 | 149.4 | 882.7 | 863.6 | 965.2 | 1028.7 | 32 | 41.1 | 1 1/2 | 12.7 |
36" | 1168.4 | 90.4 | 157.2 | 933.5 | 914.4 | 1022.4 | 1085.9 | 32 | 41.1 | 1 1/2 | 12.7 |
38" | 1238.3 | 87.4 | 157.2 | 990.6 | 965.2 | 1073.2 | 1149.4 | 32 | 41.1 | 1 1/2 | 12.7 |
40" | 1289.1 | 90.4 | 163.6 | 1041.4 | 1016 | 1124 | 1200.2 | 36 | 41.1 | 1 1/2 | 12.7 |
42" | 1346.2 | 96.8 | 171.5 | 1092.2 | 1066.8 | 1193.8 | 1257.3 | 36 | 41.1 | 1 1/2 | 12.7 |
44" | 1403.4 | 101.6 | 177.8 | 1143 | 1117.6 | 1244.6 | 1314.5 | 40 | 41.1 | 1 1/2 | 12.7 |
46" | 1454.2 | 103.1 | 185.7 | 1196.8 | 1168.4 | 1295.4 | 1365.3 | 40 | 41.1 | 1 1/2 | 12.7 |
48" | 1511.3 | 108 | 192 | 1247.6 | 1219.2 | 1358.9 | 1422.4 | 44 | 41.1 | 1 1/2 | 12.7 |
50" | 1568.5 | 111.3 | 203.2 | 1301.8 | 1270 | 1409.7 | 1479.6 | 44 | 47.8 | 1 3/4 | 12.7 |
52" | 1625.6 | 115.8 | 209.6 | 1352.6 | 1320.8 | 1460.5 | 1536.7 | 44 | 47.8 | 1 3/4 | 12.7 |
54" | 1682.8 | 120.7 | 215.9 | 1403.4 | 1371.6 | 1511.3 | 1593.9 | 44 | 47.8 | 1 3/4 | 12.7 |
56" | 1746.3 | 124 | 228.6 | 1457.5 | 1422.4 | 1574.8 | 1651 | 48 | 47.8 | 1 3/4 | 12.7 |
58" | 1803.4 | 128.5 | 235 | 1508.3 | 1473.2 | 1625.6 | 1708.2 | 48 | 47.8 | 1 3/4 | 12.7 |
60" | 1854.2 | 131.8 | 239.8 | 1559.1 | 1524 | 1676.4 | 1759 | 52 | 47.8 | 1 3/4 | 12.7 |
Özellikler

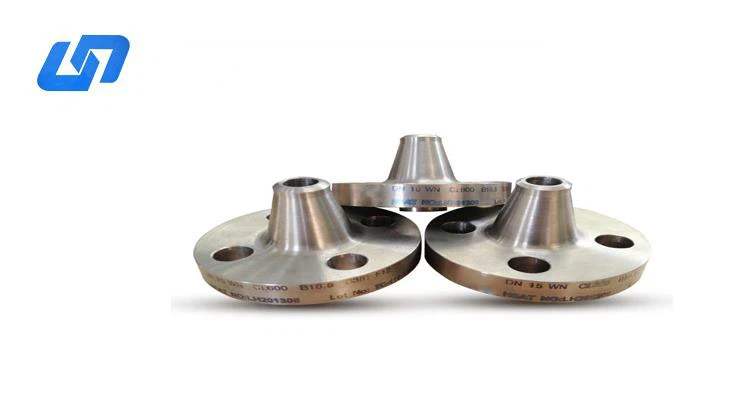

Petrokimya, petrol ve gaz, enerji üretimi, toplu sıvı taşımacılığı, kimyasallar, ilaç, kağıt hamuru ve kağıt üretimi, tekstil ve diğerleri dahil olmak üzere çeşitli sektörlerde yaygın olarak kullanılmaktadır. Ürünlerimiz uluslararası standartlara uygun olarak üretilmektedir. Ve tüm paketler standart ihracat ambalajına uygundur. Nakliye sırasında hasar olmamasını sağlamak için malları korumak için iç köpük filmlerle doldurulur. Tüm titanyum kaynak boyunlu flanşlar Kalite, Parti No, Boyut, Derece ve ticari markamızla işaretlenmiştir. Özel istek üzerine titanyum WNRF flanş üzerine özel markalama da yapmaktayız. Örneğin, Sınıf 150 titanyum flanş üzerinde Grade 2 DN80 titanyum WNRF flanşları 20221025 olarak işaretledik.
Popüler Etiketler: Titanyum Kaynak Boyunlu Flanşlar; Titanyum WNRF Flanş; Class150 titanyum flanşlar
